Руководство по степени устойчивости к воздействию среды
С помощью данного нашего руководства вы можете легко проверить устойчивость наших материалов к воздействию наиболее распространенных химикатов.
Наиболее часто используемым уплотнительным элементом является уплотнительное кольцо круглого сечения. Tригональ предлагает большой выбор уплотнительных колец круглого сечения и статических уплотнительных элементов. Каждый размер уплотнительного кольца доступен в метрических или дюймовых размерах, а также, разумеется, по индивидуальному запросу. Наименьший размер начинается с толщины шнура и внутреннего диаметра < 1 мм. Цельные кольца круглого сечения наибольшего размера имеют толщину шнура > 30 мм или диаметр > 3000 мм.

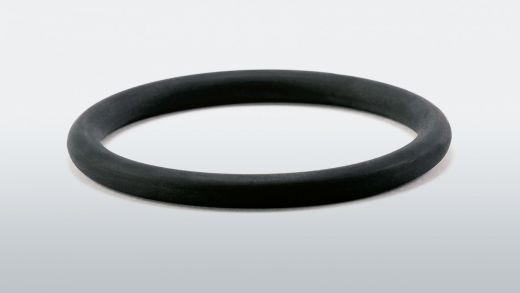

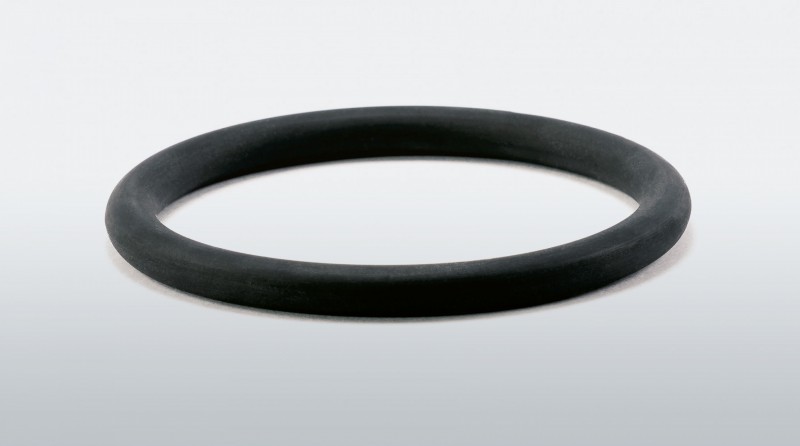

Стандартное кольцо круглого сечения
Наши кольца круглого сечения изготавливаются из всех распространенных резиновых материалов, в соответствии с международными стандартами, в метрических и дюймовых размерах по степени твердости от 40 до 95 единиц по шкале Шора A или IRHD. Дополнительно имеется большое количество специальных материалов. Штампы доступны в настоящее время для размеров 30.347 при толщине шнура 200 мм.
Обточенные кольца круглого сечения
Для создания специальных размеров или при необходимости применения специального материала, кольца круглого сечения также могут подвергаться обработке. Объем партии обточенных колец круглого сечения - от 1 экзепляра до нескольких тысяч штук, с диаметрами 10×1,0 мм до 1450×25 мм в зависимости от группы материала.
Преимущества:
- Отсутствие затрат на пресс-форму
- Кольцо может быть изготовлено в кратчайшие сроки
Кольца круглого сечения с бесшовным покрытием FEP, PFA
Кольца круглого сечения с покрытием сочетают в себе положительные свойства оболочки и резиноупругий сердечник и поэтому идеально подходят для применения в химической, пищевой и фармацевтической промышленности.
Преимущества:
- Низкий коэффициент трения и хорошие антифрикционные свойства, устойчивые ко многим органическим и неорганическим химикатам
- Высокая тепловая нагрузка
- Одобрено FDA
- Низкая паропроницаемость
- Низкая степень деформации при сжатии
Разрешения и соответствия
Наши материалы отвечают самым разнообразным химическим, техническим и физическим требованиям, а в некоторых случаях также имеют необходимые разрешения и соответствия.
Материал FPM
- FPM 70 Низкая температура до -40° C, черный цвет
- FPM 70 Соответствует стандарту FDA
- FPM 75 DIN EN DVGW 549, уплотнения, черный цвет
- FPM 80 BAM
- FPM 90 Низкая температура до -30° C, черный цвет
Материал NBR
- NBR 40 DIN EN DVGW 549, мембрана, черный цвет
- NBR 45 электропроводящий
- NBR 50 DIN EN DVGW 549
- NBR 60 DIN EN DVGW 549, уплотнения и мембраны, черный цвет
- NBR 60 Рекомендация КТW D1/D2
- NBR 60 Низкая температура, черный цвет
- NBR 60 Качество пищевых продуктов, светлый цвет
- NBR 90 соответствует стандарту UL 94 HB
Материал EPDM
- EPDM 50 FDA совместимость, синий цвет
- EPDM 60 электропроводящий
- EPDM 70 в соответствии с BGA, FDA совместимость
- EPDM 80 низкая температура до -50° C, черный цвет
Материал MVQ
- MVQ 40 в соответствии с BGA, FDA совместимы, прозрачны.
Материал H-NBR
- H-NBR 70 FDA совместимость, черный, черный
- H-NBR 70 Низкая температура
Материал FFKM
- Перфторэфиры, совместимые с FDA, бежевый цвет
- Перфторэфиры, совместимые с FDA, черный цвет
- Перфторэфиры, совместимые с FDA, белый цвет
Материал MFQ
- Фторсиликон 60Sh синий DIN EN DVGW 549
Технические нормы
Мы производим уплотнительные кольца по многим нормам. Пожалуйста, отправьте нам запрос.
- DIN 3771 (Germany)
- ISO 3601-1 (international)
- AS 568A (USA)
- BS 1806 (Great Britain)
- SMS 1586 (Sweden)
- AFNOR 47501 (France)
- JISB 401 (Japan)
Обработка поверхности и покрытия
Динамическое применение – DA
PTFE - черный или серый цвет
- Хорошо структурированная поверхность
- Сопрягаемые поверхности из металла
Условное динамическое применение – BA
PTFE - прозрачный (двухкомпонентный)
- Подходит для сопрягаемых поверхностей из полимеров
- Гладкая структура поверхности
Монтажное приспособление – MA
Соответствие стандарту PTFE-FDA (однокомпонентный)
- Снижение степени сжатия
- Поверхностная адгезия умеренная
Облегчение монтажа – ME
PTFE - МЕ (один компонент)
- Обеспечение разделения
- Автоматическая переработка
Стойкость к химическому воздействию – CB
- Покрытие: Силикон, PTFE
- Повышение стойкости к химическому воздействию
Отсутствие веществ, вызывающих дефекты лакирования – LA
- Силиконы и прочие вещества, вызывающие дефекты лакирования, полностью удаляются.
- После этого в очищенных деталях гарантированно отсутствуют вещества, вызывающие дефекты лакирования.
- Подходит для всех материалов, кроме MVQ и MFQ.
- Кольца круглого сечения, установленные в лакировальных установках или контактирующие с лаком, не должны содержать веществ, вызывающих дефекты лакирования.
Фторирование – FL
- Фторирование создает гибкий, тонкий и твердый наружный слой, который значительно снижает коэффициент трения.
- Внимание: Обработать можно только материалы NBR и EPDM.
- Эта обработка предотвращает прилипание и облегчает отделение.
Обзор смесей FPM/FKM
Описание материала
Существует множество типов FKM с мономерной основой, используемых для построения основы эластомера. Существуют также три системы придания твердости, которые имеют различные эксплуатационные характеристики. Эти свойства определяют эксплуатационные характеристики продукта. Обратитесь к своим поставщикам, чтобы определить, какой продукт и система придания твердости лучше всего подходит для вашего процесса.
Основные свойства
Исключительная стойкость к высоким температурам; отличная стойкость к воздействию масел, бензину, гидравлическим жидкостям и углеводородным растворителям; очень хорошая герметичность от утечки газа и пара; очень хорошая устойчивость к атмосферным воздействиям, кислороду, озону и ультрафиолету; хорошая огнестойкость.
Пределы отклонений
Средняя прочность на разрыв и порезы, очень низкая инертность к кислородсодержащим растворителям.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| FPM 50 | black | bisphenolic cross-linked, type A | -15 / +220 | 50 | 80-01-50000 | PDF, 201 KB | |
| FPM 50 | black | Steam resistant material | corresponds to type G | 50 | 80-01-50001 | – | |
| FPM 50 | green | peroxide cross-linked, type G | -15 / +200 | 50 | 80-01-50005 | PDF, 211 KB | |
| FPM 57 | green | peroxide cross-linked, type F | -10 / +210 | 57 | 80-01-57000 | – | |
| FPM 60 | black | bisphenolic cross-linked, type A | -20 / +210 | 60 | 80-01-60000 | PDF, 216 KB | |
| FPM 60 | green | bisphenolic cross-linked, type A | -10 / +220 | 60 | 80-01-60003 | PDF, 209 KB | |
| FPM 60 | black | Steam resistant material | bisphenolic cross-linked, type A | -20 / +220 | 60 | 80-01-60004 | – |
| FPM 65 | black | bisphenolic cross-linked, type A | -20 / +210 | 65 | 80-01-65000 | – | |
| FPM 69 | black | bisphenolic cross-linked, type A | -20 / +220 | 70 | 80-01-70000 | – | |
| FPM 70 | green | bisphenolic cross-linked, type A | -20 / +210 | 70 | 80-01-70001 | PDF, 210 KB | |
| FPM 70 | none | 70 | 80-01-70003 | – | |||
| FPM 70 | red | MMN 387 | bisphenolic cross-linked, type A | -20 / +220 | 70 | 80-01-70004 | PDF, 196 KB |
| FPM 70 | green | bisphenolic cross-linked, (60% fluorine) | -15 / +220 | 70 | 80-01-70005 | – | |
| FPM 70 | black | bisphenolic cross-linked | -15 / +220 | 70 | 80-01-70006 | – | |
| FPM 70 | black | -40 / +205 | 70 | 80-01-70007 | – | ||
| FPM 70 | black | FDA compliant | -28 / +230 | 70 | 80-01-70008 | – | |
| FPM 70 | blue | FDA compliant | bisphenolic cross-linked, type A | -20 / +220 | 70 | 80-01-70009 | – |
| FPM 70 | white | FDA compliant | bisphenolic cross-linked, type A | -15 / +220 | 70 | 80-01-70010 | – |
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
| FPM 70 | black | bisphenolic cross-linked, type A | -30 / +200 | 70 | 80-01-70011 | – | |
| FPM 70 | black | peroxide cross-linked, type G (GLT) | 70 | 80-01-70013 | – | ||
| FPM 70 | green | 70 | 80-01-70017 | – | |||
| FPM 70 | red / blue / green | FDA compliant | 70 | 80-01-70018 | – | ||
| FPM 70 | green | FDA compliant | 70 | 80-01-70019 | – | ||
| FPM 70 | none | FDA compliant | 70 | 80-01-70020 | – | ||
| FPM 70 | black | FDA compliant | bisphenolic cross-linked, type A | -20 / +210 | 70 | 80-01-70021 | – |
| FPM 70 | black | FDA complaint, DVGW_EN_549_E1_H3 | bisphenolic cross-linked, type A | -25 / +230 | 70 | 80-01-70052 | PDF, 220 KB |
| FPM 70 | black | FDA compliant | peroxide cross-linked, type G | -18 / +200 | 70 | 80-01-70063 | PDF, 220 KB |
| FPM 70 | white | bisphenolic cross-linked, type A | -16 / +200 | 70 | 80-01-70077 | PDF, 200 KB | |
| FPM 75 | black | DVGW 549 | bisphenolic cross-linked, type A | -15 / +210 | 75 | 80-01-75000 | PDF, 218 KB |
| FPM 75 | brown | FDA compliant | diaminic cross-linked, corresponds to Type A | -15 / +220 | 75 | 80-01-75003 | – |
| FPM 75 | black | peroxide cross-linked, type F | -20 / +210 | 75 | 80-01-75005 | PDF, 213 KB | |
| FPM 75 | black | Optimized against explosive decompression | peroxide crosslinked, (71% fluorine) | -5 / +200 | 75 | 80-01-75006 | PDF, 222 KB |
| FPM 75 | black | Electrically conductive | peroxide cross-linked, type G | -20 / +210 | 75 | 80-01-75014 | – |
| FPM 80 | black | Type A | 80 | 80-01-80000 | – | ||
| FPM 80 | black | FDA compliant | -28 / +230 | 80 | 80-01-80001 | – | |
| FPM 80 | black | bisphenolic cross-linked, type B | -20 / +210 | 80 | 80-01-80002 | PDF, 213 KB | |
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
| FPM 80 | black | -28 / +230 | 80 | 80-01-80005 | – | ||
| FPM 80 | green | 80 | 80-01-80007 | – | |||
| FPM 80 | red | 80 | 80-01-80008 | – | |||
| FPM 80 | none | 80 | 80-01-80009 | – | |||
| FPM 80 | green | bisphenolic cross-linked, type B | -17 / +210 | 80 | 80-01-80022 | PDF, 213 KB | |
| FPM 80 | black | bisphenolic cross-linked, type A | -15 / +210 | 80 | 80-01-80023 | PDF, 210 KB | |
| FPM 80 | black | bisphenolic cross-linked, (60% fluorine) | 80 | 80-01-80024 | – | ||
| FPM 80 | black | Viton-Extreme, material machinable | peroxide crosslinked, (66% fluorine) | -5 / +210 | 80 | 80-01-80038 | PDF, 216 KB |
| FPM 85 | black | corresponds to type GF | 85 | 80-01-85000 | – | ||
| FPM 85 | brown | FDA compliant, material machinable | bisphenolic crosslinked, (66 / 68.5% fluorine) | -25 / +220 | 85 | 80-01-85002 | PDF, 220 KB |
| FPM 85 | white | FDA compliant, material machinable | peroxide crosslinked, (70% fluorine) | -20 / +210 | 85 | 80-01-85005 | PDF, 219 KB |
| FPM 85 | brown | FDA compliant, material machinable | bisphenolic cross-linked, type A | -20 / +210 | 85 | 80-01-85006 | – |
| FPM 85 | black | Material machinable | bisphenolic cross-linked, type A | 85 | 80-01-85007 | – | |
| FPM 90 | black | bisphenolic cross-linked, type A | -20 / +210 | 90 | 80-01-90000 | – | |
| FPM 90 | black | peroxide cross-linked, Type GF | -30 / +190 | 90 | 80-01-90006 | PDF, 217 KB | |
| FPM 90 | black | -28 / +230 | 90 | 80-01-90008 | – | ||
| FPM 90 | green | 90 | 80-01-90011 | – | |||
| FPM 90 | brown | 90 | 80-01-90012 | – | |||
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
| FPM 95 | black | bisphenolic cross-linked | -28 / +200 | 95 | 80-01-95001 | – | |
| FPM 53 | green | FDA complaint | bisphenolic cross-linked, type A | -15 / +220 | 53 | 80-01-V5000 | PDF, 215 KB |
| FPM 70 | black | MMN 387, MTL5076 | peroxide cross-linked, type G | -20 / +190 | 70 | 80-01-V7011 | PDF, 217 KB |
| FPM 70 | black | peroxide cross-linked | -20 / +200 | 70 | 80-01-V7028 | – | |
| FPM 75 | black | Resistant to chlorine gas | 75 | 80-01-V7510 | – | ||
| FPM 75 | black | Optimized against explosive decompression | bisphenolic cross-linked | -5 / +210 | 75 | 80-01-V7512 | – |
| FPM 80 | black | bisphenolic cross-linked, type A | -20 / +200 | 80 | 80-01-V8002 | PDF, 207 KB |
Обзор смесей NBR
Описание материала
NBR - сополимеры бутадиена (BD) и акрилонитрила (ACN). Соотношение мономеров может варьироваться в широком диапазоне. NBR с более высоким содержанием ACN обеспечивает повышенную стойкость к воздействию масел, горючесмазочных материалов и сопротивление раздиру.
Основные свойства
Очень хорошая стойкость к воздействию масел и бензина: отличная стойкость к воздействию гидравлических жидкостей на нефтяной основе, широкий температурный диапазон эксплуатации, хорошая инертность к углеводородным растворителям, очень хорошая - к щелочам и растворителям.
Пределы отклонений
Низкая устойчивость к воздействию озона, ультрафиолета и естественному старению, низкая стойкость к воздействию насыщенных кислородом растворителей.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| NBR 40 | black | DVGW 549: H1/82 | sulphur cross-linked | -20 / +120 | 40 | 80-02-40000 | – |
| NBR 40 | black | MMN375 | sulphur cross-linked | -40 / +100 | 40 | 80-02-40001 | PDF, 213 KB |
| NBR 45 | black | Electrically conductive | sulphur cross-linked | -40 / +100 | 45 | 80-02-45001 | PDF, 216 KB |
| NBR 50 | black | FDA compliant, complies with BGA | sulphur cross-linked | -35 / +100 | 50 | 80-02-50000 | PDF, 216 KB |
| NBR-SBR 50 | black | sulphur cross-linked | -30 / +80 | 50 | 80-02-50001 | – | |
| NBR 50 | black | sulphur cross-linked | 0 / +100 | 50 | 80-02-50002 | – | |
| NBR 50 | beige | FDA und BfR konform | sulphur cross-linked | -30 / +120 | 50 | 80-02-50003 | – |
| NBR 50 | black | DIN EN 549 DVGW | sulphur cross-linked | -20 / +80 | 50 | 80-02-50005 | PDF, 225 KB |
| NBR 50 | black | sulphur cross-linked | -40 / +100 | 50 | 80-02-50019 | PDF, 195 KB | |
| NBR 60 | black | sulphur cross-linked | -30 / +100 | 60 | 80-02-60004 | – | |
| NBR 60 | grey | RAL 7012 | sulphur cross-linked | -35 / +100 | 60 | 80-02-60007 | – |
| NBR 60 | black | DVGW DIN EN 549 | sulphur cross-linked | -20 / +80 | 60 | 80-02-60009 | – |
| NBR 60 | black | sulphur cross-linked | 60 | 80-02-60012 | – | ||
| NBR 60 | light | BGVV Part XXI Cat. 3 compliant | sulphur cross-linked | -25 / +80 | 60 | 80-02-60013 | – |
| NBR 65 | black | sulphur cross-linked | -40 / +100 | 65 | 80-02-65000 | PDF, 195 KB | |
| NBR 65 | grey | RAL 7012 | sulphur cross-linked | -35 / +100 | 65 | 80-02-65001 | – |
| NBR 70 | black | FDA konform | peroxide cross-linked | -35 / +120 | 70 | 80-02-70000 | – |
| NBR 70 | black | peroxide crosslinked / 35% ACN | -30 / +130 | 70 | 80-02-70002 | – | |
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
| NBR 70 | black | Electrically conductive | sulphur cross-linked | -35 / +100 | 70 | 80-02-70003 | – |
| NBR 70 | black | sulphur cross-linked | -40 / +100 | 70 | 80-02-70006 | – | |
| NBR 70 | black | sulphur cross-linked | 70 | 80-02-70013 | – | ||
| NBR 70 | black | DVGW DIN EN 549 | sulphur cross-linked | -35 / +100 | 70 | 80-02-70028 | PDF, 210 KB |
| NBR 70 | blue | FDA compliant, metal detectable | peroxide cross-linked | -35 / +120 | 70 | 80-02-70082 | PDF, 206 KB |
| NBR 80 | black | sulphur cross-linked | -35 / +100 | 80 | 80-02-80000 | – | |
| NBR 80 | black | sulphur cross-linked | -25 / +110 | 80 | 80-02-80001 | – | |
| NBR 80 | grey | RAL 7038 | sulphur cross-linked | -30 / +120 | 80 | 80-02-80002 | – |
| NBR 77 | black | sulphur cross-linked | -40 / +110 | 77 | 80-02-80004 | – | |
| NBR-SBR 90 | black | sulphur cross-linked | -35 / +100 | 90 | 80-02-90000 | – | |
| NBR 90 | blue | FDA compliant | 90 | 80-02-90002 | – | ||
| NBR 90 | black | Compliant according to UL 94 HB | sulphur cross-linked | -40 / +100 | 90 | 80-02-90003 | PDF, 217 KB |
| NBR 90 | black | peroxide cross-linked | -30 / +110 | 90 | 80-02-90004 | – | |
| NBR 90 | black | sulphur cross-linked | -30 / +120 | 90 | 80-02-90005 | – | |
| NBR 85 | black | Material machinable | sulphur cross-linked | -20 / +90 | 85 | 80-02-V8500 | PDF, 210 KB |
Обзор смесей EPDM
Описание материала
EPM и EPDM являются сополимерами и терполимерами этилена, пропилена и мономеров, содержащих диеновый углеводород (тер-работодатель) для облегчения вулканизации. Соотношения мономеров варьируются для получения специфических свойств. Благодаря уникальному сочетанию свойств, они могут быть использованы в различных продуктах.
Основные свойства
Эластомеры EPM обладают превосходной устойчивостью к воздействию озона, воды и пара, щелочей и кислот, соляных растворов и оксигенированных растворителей. EPM и EPDM обладают очень низкой термостойкостью и отличными электрическими свойствами.
Пределы отклонений
Низкая устойчивость к маслам, бензину и гидрированным растворителям.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| EPDM 40 | light | sulphur cross-linked | -40 / +120 | 40 | 80-03-40000 | PDF, 209 KB | |
| EPDM 50 | black | FDA compliant | sulphur cross-linked | -40 / +110 | 50 | 80-03-50000 | PDF, 218 KB |
| EPDM 50 | white | FDA and BfR compliant | peroxide cross-linked | -40 / +100 | 50 | 80-03-50004 | – |
| EPDM 50 | black | FDA compliant | peroxide cross-linked | -40 / +140 | 50 | 80-03-50012 | PDF, 214 KB |
| EPDM 60 | black | peroxide cross-linked | -40 / +120 | 60 | 80-03-60001 | PDF, 221 KB | |
| EPDM 60 | black | FDA compliant | peroxide cross-linked | -40 / +100 | 60 | 80-03-60005 | – |
| EPDM 60 | black | FDA and BfR compliant | sulphur cross-linked | -30 / +120 | 60 | 80-03-60008 | – |
| EPDM 65 | black | KTW D1/D2 | 65 | 80-03-65000 | – | ||
| EPDM 70 | black | FDA compliant | peroxide cross-linked | -40 / +120 | 70 | 80-03-70000 | PDF, 221 KB |
| EPDM 70 | black | Electrically non-conductive | sulphur cross-linked | -40 / +120 | 70 | 80-03-70001 | – |
| EPDM 70 | black | FDA compliant | sulphur cross-linked | -40 / +130 | 70 | 80-03-70002 | PDF, 219 KB |
| EPDM 70 | black | peroxide cross-linked | -40 / +140 | 70 | 80-03-70004 | – | |
| EPDM 70 | white | FDA compliant | peroxide cross-linked | -40 / +130 | 70 | 80-03-70007 | – |
| EPDM 70 | black | sulphur cross-linked | -50 / +110 | 70 | 80-03-70008 | – | |
| EPDM 75 | light | FDA compliant | sulphur cross-linked | -40 / +140 | 75 | 80-03-75000 | – |
| EPDM 77 | black | peroxide cross-linked | -40 / +100 | 77 | 80-03-77000 | – | |
| EPDM 80 | black | FDA compliant | peroxide cross-linked | -40 / +120 | 80 | 80-03-80000 | PDF, 221 KB |
| EPDM 80 | black | Hot water resistant | -45 / +150 | 80 | 80-03-80003 | – | |
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
| EPDM 80 | black | sulphur cross-linked | -50 / +145 | 80 | 80-03-80004 | – | |
| EPDM 80 | black | FDA compliant | -45 / +150 | 80 | 80-03-80005 | – | |
| EPDM 90 | black | W 270 D1 | peroxide cross-linked | -45 / +125 | 90 | 80-03-V9002 | PDF, 216 KB |
Обзор смесей CR
Описание материала
Полихлоропрен - это превосходный универсальный эластомер с привлекательным балансом свойств и небольшим количеством практических ограничений. Сорта неопрена Uni val подразделяются на две группы: модифицированные сорта серы и модифицированные сорта меркаптана. Модифицированные серой неопрены обладают повышенной прочностью на разрыв и эластичностью, а модифицированные меркаптаном неопрены обладают лучшей устойчивостью к воздействию тепла и сжатия.
Основные свойства
Хорошая природная огнестойкость; умеренная устойчивость к нефти и бензину; отличная адгезия к тканям и металлам; очень хорошая устойчивость к выветриванию, озону и естественному старению; хорошая устойчивость к истираемости и изгибу трещин; очень хорошая устойчивость к воздействию щелочи и кислот.
Пределы отклонений
Плохая или хорошая устойчивость к воздействию ароматических и оксигенированных растворителей; ограниченная гибкость при низких температурах.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| Neopren 40 | black | sulphur cross-linked | -35 / +100 | 40 | 80-04-40001 | – | |
| Neopren 50 | black | sulphur / ETU networked | -35 / +100 | 50 | 80-04-50000 | PDF, 216 KB | |
| Neopren 50 | black | sulphur / ETU networked | 50 | 80-04-50001 | – | ||
| Neopren 60 | black | sulphur cross-linked | -35 / +100 | 60 | 80-04-60000 | PDF, 216 KB | |
| Neopren 70 | black | sulphur cross-linked | -30 / +100 | 70 | 80-04-70000 | – | |
| Neopren 75 | black | sulphur cross-linked | -35 / +110 | 75 | 80-04-75000 | – | |
| Neopren 80 | black | sulphur / ETU networked | -35 / +130 | 80 | 80-04-80000 | – |
Обзор смесей ТFE
Описание материала
Высококачественный фторэластомер при применении.
Основные свойства
Отличная устойчивость к воздействию аминов и ингибиторов коррозии из амино соединений, травильных растворав и других сред с высокой концентрацией ионов водорода, неочищенных газа и нефти, гидравлической жидкости на фосфатных эфирах и гликолевой тормозной жидкости.
Пределы отклонений
Более высокая степень вспучивания при воздействии углеводородов, хлорированных растворителей и сложных эфиров, чем при применении FKM. Более ограниченная в низкотемпературных диапазонах, чем при применении FKM. Не допускается использование в алифатических или ароматизированных углеводородных жидкостях.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| Aflas 70 | black | peroxide cross-linked | -5 / +230 | 70 | 80-05-70000 | – | |
| TFE 80 | black | FDA compliant | peroxide cross-linked | -5 / +230 | 80 | 80-05-80000 | – |
| Aflas 90 | black | peroxide cross-linked | -5 / +230 | 90 | 80-05-90000 | – | |
| FEPM 75 | black | bisphenolic cross-linked | -10 / +220 | 75 | 80-05-V7500 | PDF, 212 KB | |
| FEPM 90 | black | peroxide cross-linked | -5 / +220 | 90 | 80-05-V9001 | PDF, 213 KB |
Обзор смесей MVQ
Описание материала
Самым выдающимся свойством силикона является его способность сохранять эластичные свойства при экстремальных температурах. Диапазон рабочих температур от -55 °C до +200 °C. Силиконы обычно используются в сферах применения, где требуется высокая стойкость.
Основные свойства
Отличная теплостойкость, гибкость при низких температурах, низкая степень сжатия, очень хорошая электрическая изоляция, отличная устойчивость к погодным факторам, воздействию озона, ультрафиолета и окисления, отличная цветостойкость.
Пределы отклонений
Плохая износостойкость, устойчивость к Т-образным и прочим порезам; низкая прочность при растяжении; низкая устойчивость к воздействию масел, бензина и растворителей; низкая устойчивость к воздействию щелочей и кислот.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| MVQ 30 | transparent | peroxide cross-linked | -45 / +200 | 30 | 80-06-30000 | – | |
| MVQ 30 | red | FDA and BfR compliant | peroxide cross-linked | -40 / +200 | 30 | 80-06-30001 | – |
| MVQ 35 | transparent | FDA compliant | peroxide cross-linked | -45 / +200 | 35 | 80-06-35000 | – |
| MVQ 40 | transparent | FDA compliant | peroxide cross-linked | -50 / +180 | 40 | 80-06-40000 | – |
| MVQ 40 | red | peroxide cross-linked | -50 / +200 | 40 | 80-06-40001 | – | |
| MVQ 40 | black | FDA and BfR compliant | peroxide cross-linked | -40 / +180 | 40 | 80-06-40002 | – |
| MVQ 40 | transparent | FDA compliant | peroxide cross-linked | -50 / +200 | 40 | 80-06-40004 | – |
| MVQ 40 | red | Addition 40% Cu powder | -45 / +180 | 40 | 80-06-40005 | – | |
| MVQ 45 | transparent | FDA and BfR compliant | peroxide cross-linked | -45 / +170 | 45 | 80-06-45003 | PDF, 218 KB |
| MVQ 50 | red | FDA compliant | peroxide cross-linked | -40 / +210 | 50 | 80-06-50000 | – |
| MVQ 50 / rot P3 | red | FDA compliant | peroxide cross-linked | -40 / +200 | 50 | 80-06-50001 | PDF, 218 KB |
| MVQ 50 | grey | peroxide cross-linked | -40 / +250 | 50 | 80-06-50002 | – | |
| MVQ 50 | transparent | FDA compliant | -45 / +200 | 50 | 80-06-50003 | – | |
| MVQ 50 | blue | RAL 5010 | 50 | 80-06-50004 | – | ||
| MVQ 50 | red | Addition 40% Cu powder | peroxide cross-linked | -45 / +200 | 50 | 80-06-50005 | – |
| MVQ 50 | black | peroxide cross-linked | -40 / +180 | 50 | 80-06-50006 | – | |
| MVQ 50 | white | peroxide cross-linked | -40 / +180 | 50 | 80-06-50008 | – | |
| Silikon 50 | transparent | -40 / +180 | 50 | 80-06-50010 | – | ||
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
| Silikon 60 | beige | peroxide cross-linked | -40 / +180 | 60 | 80-06-60000 | PDF, 217 KB | |
| MVQ 60 | red | Addition 40% Cu powder | peroxide cross-linked | -40 / +210 | 60 | 80-06-60005 | – |
| MVQ 60 | transparent | FDA compliant | peroxide cross-linked | -40 / +200 | 60 | 80-06-60006 | – |
| MVQ 60 | black | peroxide cross-linked | -40 / +230 | 60 | 80-06-60009 | – | |
| Silikon 60 | black | peroxide cross-linked | -40 / +270 | 60 | 80-06-60029 | PDF, 210 KB | |
| Silikon 60 | grey | RAL 7040 | peroxide cross-linked | -40 / +200 | 60 | 80-06-60041 | PDF, 211 KB |
| MVQ 65 | red | peroxide cross-linked | -40 / +210 | 65 | 80-06-65000 | – | |
| MVQ 70 | red | FDA compliant | peroxide cross-linked | -40 / +200 | 70 | 80-06-70000 | PDF, 216 KB |
| MVQ 70 | red | FDA and BfR compliant ,' additive 40% Cu powder | peroxide cross-linked | -40 / +210 | 70 | 80-06-70002 | – |
| Silikon 70 | red brown | FDA and BfR compliant | peroxide cross-linked | -40 / +230 | 70 | 80-06-70004 | PDF, 215 KB |
| MVQ 70 | black | peroxide cross-linked | 70 | 80-06-70005 | – | ||
| MVQ 70 | blue | peroxide cross-linked | -40 / +180 | 70 | 80-06-70006 | – | |
| MVQ 70 | transparent | FDA and BfR compliant | Dicumyl peroxide | -40 / +180 | 70 | 80-06-70007 | – |
| MVQ 70 | red brown | peroxide cross-linked | -55 / +210 | 70 | 80-06-70008 | – | |
| MVQ 80 | red | peroxide cross-linked | -40 / +230 | 80 | 80-06-80000 | PDF, 215 KB | |
| MVQ 80 | transparent | -45 / +200 | 80 | 80-06-80002 | – | ||
| Silikonkautschuk 70 | transparent | Dicumyl peroxide | 70 | 80-06-V7000 | – | ||
| MVQ 90 | white | FDA and BfR compliant | peroxide cross-linked | 90 | 80-06-V9001 | PDF, 214 KB |
Обзор смесей MFQ
Описание материала
Самым выдающимся свойством силикона является его способность сохранять эластичные свойства при экстремальных температурах. Диапазон рабочих температур от -55 °C до +200 °C. Силиконы обычно используются в сферах применения, где требуется высокая стойкость.
Основные свойства
Отличная термостойкость, гибкость при низких температурах, низкая степень сжатия, очень хорошая электрическая изоляция, отличная устойчивость к погодным факторам, воздействию озона, ультрафиолета и окисления, отличная цветостойкость.
Пределы отклонений
Плохая износостойкость, устойчивость к Т-образным и причим порезам; низкая прочность при растяжении; низкая устойчивость к водействию масел, бензина и растворителей; низкая устойчивость к воздействию щелочей и кислот.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| MFQ 60 | beige | WLB 5.5688 Release | peroxide cross-linked | -40 / +200 | 60 | 80-07-60001 | – |
| MFQ 60 | blue | DVGW DIN EN 549 | peroxide cross-linked | -20 / +150 | 60 | 80-07-60002 | – |
| MFQ 70 | dark brown | peroxide cross-linked | -40 / +210 | 70 | 80-07-70000 | – | |
| Fluorsilikon 60 | red brown | peroxide cross-linked | -45 / +220 | 60 | 80-07-V6002 | PDF, 216 KB | |
| Fluorsilikon 70 | blue | peroxide cross-linked | -40 / +220 | 70 | 80-07-V7000 | PDF, 216 KB |
Обзор смесей NK
Описание материала
Несмотря на более современные синтетические каучуки, натуральный каучук по-прежнему используется для подвесок двигателей, подшипников машин, резинометаллических соединений, муфт, демпфирующих элементов и аналогичных конструктивных деталей.
Основные свойства
Натуральный каучук (NR) - это высокополимерный изопрен с очень хорошими физическими свойствами, очень высокой прочностью на разрыв, очень хорошей эластичностью, очень хорошими свойствами при низких температурах, хорошей износостойкостью и отличными динамическими свойствами. Такое сочетание вряд ли достигается при использовании синтетических эластомеров.
Пределы отклонений
Однако без соответствующего добавления защитных средств устойчивость к старению и озону невелика. Устойчивость к воздействию минеральных масел и жиров отсутствует.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| NK-SBR 43 | black | 43 | 80-08-43000 | – | |||
| NK-SBR 53 | black | sulphur cross-linked | -40 / +90 | 53 | 80-08-53000 | – | |
| NK 70 | black | 70 | 80-08-70000 | – |
Обзор смесей HNBR
Описание материала
Гидрогенизированный нитрил (HNBR) - это семейство продуктов, предназначенных для устранения некоторых дефектов нитрилов. HNBR обладает повышенной химической стойкостью, более высокой рабочей температурой и более низкой температурой хрупкости, чем обычный нитрил. Полимеры HNBR реагируют с водородом для гидрирования части ненасыщенности NBR с целью улучшения химической совместимости с определенными средами, такими как кислый газ, озон и некоторые пакеты присадок.
Основные свойства
Очень хорошая устойчивость к воздействию масел и бензина: отличная устойчивость к гидравлическим жидкостям на нефтяной основе, широкий диапазон рабочих температур, хорошая устойчивость к углеводородным растворителям, очень хорошая устойчивость к щелочам и растворителям.
Пределы отклонений
Низкая устойчивость к воздействию озона, ультрафиолета и естественному старению, низкая устойчивость к насыщенным кислородом растворителям.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| H-NBR 50 | black | peroxidisch vernetzt | -25 / +150 | 50 | 80-09-50000 | – | |
| H-NBR 70 | black | -40 / +170 | 70 | 80-09-70000 | – | ||
| H-NBR 70 | black | FDA compliant | peroxide cross-linked | -25 / +150 | 70 | 80-09-70002 | PDF, 201 KB |
| H-NBR 70 | black | peroxide cross-linked | -54 / +175 | 70 | 80-09-70003 | – | |
| H-NBR 70 | black | peroxide cross-linked | -25 / +150 | 70 | 80-09-70004 | PDF, 197 KB | |
| H-NBR 90 | black | -35 / +150 | 90 | 80-09-90000 | – | ||
| H-NBR 70 | black | peroxide cross-linked | -40 / +150 | 70 | 80-09-V7000 | PDF, 197 KB | |
| H-NBR 80 | black | Material machinable | peroxide cross-linked | -25 / +150 | 80 | 80-09-V8000 | PDF, 198 KB |
| H-NBR 80 | black | 80 | 80-09-V8004 | – | |||
| H-NBR 80 | black | Friction modified material | peroxide cross-linked | -25 / +150 | 80 | 80-09-V8008 | PDF, 197 KB |
| H-NBR 85 | black | Optimized against explosive decompression | peroxide cross-linked | -25 / +150 | 85 | 80-09-V8500 | PDF, 200 KB |
| H-NBR 85 | black | Material machinable | peroxide cross-linked | -20 / +150 | 85 | 80-09-V8503 | PDF, 216 KB |
Обзор смесей SBR
Описание материала
SBR во многих отношениях аналогичен натуральному каучуку и является самым экономичным и объемным эластомером на рынке. Хотя его физические свойства несколько хуже, чем у натурального каучука, SBR является более прочным и устойчивым к воздействию тепла и трещин на изгибах и может быть легко заменен на натуральный каучук во многих областях применения. За исключением силикона, бутадиен имеет самую низкую температуру перехода в стеклообразное состояние среди всех имеющихся на рынке эластомеров и обладает исключительно хорошими эксплуатационными характеристиками при температурах до -80°F.
Основные свойства
Очень хорошая эластичность, прочность на растяжение, износостойкость и гибкость при низких температурах.
Пределы оклонений
Плохая устойчивость к озону и ультрафиолету; очень низкая устойчивость к маслам, бензину и углеводородным растворителям.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| SBR 45 | black | sulphur cross-linked | -40 / +100 | 45 | 80-12-45000 | – |
Обзор смесей AU
Описание материала
Полиуретан характеризуется сочетанием твердости с эластичностью, отличной износостойкостью и высокой прочностью на разрыв. Он может быть на простой или сложной эфировой основе. Полимер на сложной эфировой основе обладает превосходной износостойкостью и термостойкостью; полимер на основе простого эфира обладает лучшей гибкостью при низких температурах. Полиуретаны доступны как в жидком, так и в твердом виде. Полиуретаны в основном используются в тех областях применения, где требуется сочетание их превосходных свойств: вязкость, прочность на разрыв и устойчивость к истиранию.
Основные свойства
Отличная устойчивость к истиранию и прочность на разрыв; очень высокая прочность на разрыв при хорошем растяжении; отличная устойчивость к погодным факторам, воздействию озона и ультрафиолета; хорошая устойчивость к воздействию масел и бензина; отличная адгезия к тканям и металлам.
Пределы отклонений
Плохая устойчивость к щелочам, кислотам и кислородосодержащим растворителям; слабая устойчивость к воздействию горячей воды.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| PUR 60 | nature | peroxide cross-linked | -30 / +110 | 60 | 80-13-60000 | – | |
| PUR 70 | nature | peroxide cross-linked | -30 / +100 | 70 | 80-13-70000 | – | |
| PUR 70 | black | peroxide cross-linked | -30 / +110 | 70 | 80-13-70001 | – | |
| PUR 80 | beige | peroxide cross-linked | -30 / +110 | 80 | 80-13-80000 | – | |
| TPU 93 | fire red | FDA and EG compliant | -20 / +80 | 93 | 80-13-93000 | – | |
| HPU 94 | red | FDA compliant | -30 / +110 | 94 | 80-13-94000 | PDF, 219 KB | |
| HPU 94 | green | -30 / +110 | 94 | 80-13-94002 | PDF, 216 KB |
Обзор смесей ACM
Описание материала
Теплостойкость акрила выше, чем у большинства эластомеров, за исключением силикона, фторосиликона и фторуглерода. Устойчив к водействию как горячего воздуха, так и применению горячей масляной ванны в течение продолжительного времени. Акрил имеет умеренную стойкость к дальнейшим разрывам и разрывам при изгибе. Использование акрила ограничено его низкой гибкостью при низких температурах. Однако некоторые виды акриловых стекол могут обладать повышенной гибкостью при низких температурах за счет прочности на растяжение и маслостойкости.
Основные свойства
Отличная устойчивость к воздействию тепла и горячей масляной ванны; отличная устойчивость к погодным факторам, озону, ультрафиолету и окислению; очень хорошая устойчивость к бензину и маслам, особенно к сероводородосодержащим веществам.
Пределы отклонений
Плохая устойчивость к воздействию спиртов, щелочей, растворителей и ароматических растворителей; ограниченная гибкость при низких температурах; низкая устойчивость к воде и пару.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| ACM 70 | black | 70 | 80-15-70005 | – |
Обзор смесей FFKM
Описание материала
Перфторэластомеры - это продукты с высокой потребительской ценностью.
Основные свойства
Лучшее сочетание химической и высокой температурной стойкости из всех видов эластомеров. Термическая стабильность зависит от химического состава полимера и процесса отверждения. Пероксидно сшитые перфторэластомеры обладают такой же термостойкостью, как и FKM, в то время как собственные системы отверждения (такие как Kalrez®) обеспечивают термостойкость до 327 °C (620 °F) со специфическими полимерами.
Пределы отклонений
Производительность перфторэластомеров при более низких температурах ограничена.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| FFKM 65 | black | -30 / +230 | 65 | 80-18-65000 | PDF, 184 KB | ||
| Perfluorpolyether | black | peroxide cross-linked | -50 / +180 | 70 | 80-18-70005 | PDF, 188 KB | |
| FFKM 75 | black | FDA compliant | 275 | 75 | 80-18-75007 | PDF, 183 KB | |
| FFKM 75 | white | peroxide cross-linked | 300 | 75 | 80-18-75008 | PDF, 184 KB | |
| FFKM 75 | black | peroxide cross-linked | 230 | 75 | 80-18-75009 | PDF, 187 KB | |
| FFKM 75 | transparent | peroxide cross-linked | 200 | 75 | 80-18-75010 | PDF, 182 KB |
Производственная база данных наших прецизионных колец круглого сечения
Find your specific O-ring in our database, which currently holds 49.378 products.
Обзор наиболее распространенных в настоящее время видов толщины шнура
- 1,00 mm
- 1,50 mm
- 1,78 resp. 1,80 mm
- 2,00 mm
- 2,50 mm
- 2,62 resp. 2,65 mm
- 3,00 mm
- 3,50 resp. 3,53 mm
- 4,00 mm
- 4,50 mm
- 5,00 mm
- 5,30 resp. 5,33 mm
- 6,00 mm
- 6,50 mm
- 6,99 resp. 7,00 mm
- 8,00 mm
- 9,00 mm
- 10,00 mm
- 12,00 mm
Выделенные виды толщины шнура соответствуют рекомендациям ISO/DIN и предпочтительны к применению.
Do you have any questions?
Our team of experts is at your disposal at any time to answer your questions.
