Guia de Resistência de fluidos
Com nosso Guia de Resistência de fluidos você pode facilmente verificar a resistência de nossos materiais aos produtos químicos mais comuns.
O elemento de vedação mais comumente usado é o O-ring. Trygonal oferece uma vasta gama de O-rings e elementos de vedação estáticos. Cada tamanho de O-ring está disponível em dimensões métricas ou em polegadas. Também disponível em tamanhos personalizados, é claro. As menores dimensões começam com espessuras de cordão e diâmetros internos de < 1 mm. Os maiores O-rings fabricados numa só peça têm espessuras de cordão > 30 mm ou diâmetros > 3000 mm.

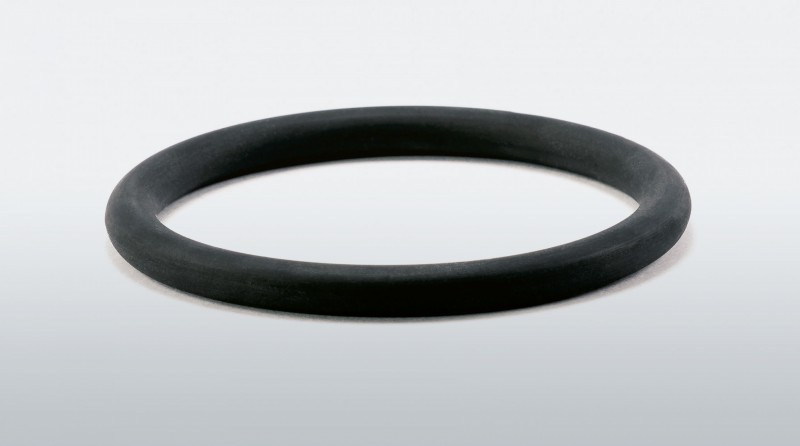

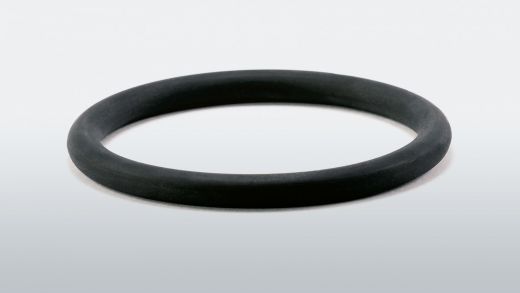

O-ring padrão
Nossos O-rings são fabricados em todos os materiais de borracha comuns, de acordo com padrões internacionais, em dimensões métricas e em polegadas, em durezas que variam de 40 a 95 Shore A ou IRHD. Além disso, um grande número de materiais especiais está disponível. As ferramentas estão disponíveis atualmente para 30.347 dimensões em 200 espessuras de cordão.
O-rings torneados
Para dimensões especiais ou se a aplicação exigir um material especial, os O-rings também podem ser girados. Os O-rings torneados estão disponíveis a partir do tamanho do lote 1 até vários milhares de peças, em dimensões de Ø10×1,0 mm até Ø1450×25 mm, dependendo do grupo de materiais.
Vantagens:
- Sem custos de molde
- RO anel pode ser implantado no menor tempo possível
FEP, O-rings revestidos com PFA
Os O-rings embainhados combinam as propriedades positivas da bainha e do núcleo elástico de borracha e, portanto, são ideais para aplicações nas indústrias química, alimentícia e farmacêutica.
Vantagens:
- Baixo coeficiente de atrito e boas propriedades de deslizamento resistentes a muitos produtos químicos orgânicos e inorgânicos
- Alta capacidade de carga térmica
- Aprovado pela FDA
- Baixa permeabilidade ao vapor
- Conjunto de baixa compressão
Aprovações e Conformidades
Nossos materiais atendem aos mais variados requisitos químicos, técnicos e físicos e, em alguns casos, também possuem as aprovações e conformidades necessárias.
Material FPM
- FPM 70 Baixa temperatura até -40° C, preto
- Compatível com FPM 70 FDA
- FPM 75 DIN EN DVGW 549, juntas, preto
- FPM 80 BAM
- FPM 90 Baixa temperatura até -30° C, preto
Material NBR
- NBR 40 DIN EN DVGW 549, diafragmas, preto
- NBR 45 condutor de eletricidade
- NBR 50 DIN EN DVGW 549
- NBR 60 DIN EN DVGW 549, vedações e diafragmas, preto
- Recomendação NBR 60 KTW D1/D2
- NBR 60 Baixa temperatura, preto
- NBR 60 Qualidade dos alimentos, brilhante
- NBR 90 conforme UL 94 HB
Material EPDM
- Compatível com EPDM 50 FDA, azul
- EPDM 60 condutor eléctrico
- EPDM 70 de acordo com BGA, compatível com FDA
- EPDM 80 baixa temperatura até -50° C, preto
Material MVQ
- MVQ 40 de acordo com BGA, compatível com FDA, transparente
Material H-NBR
- H-NBR 70 compatível com FDA, preto
- H-NBR 70 Baixa temperatura
Material FFKM
- Perfluoroéteres em conformidade com a FDA, bege
- Perfluoriéter compatível com FDA, preto
- Perfluoroéteres em conformidade com a FDA, branco
Material MFQ
- Fluorosilicone 60Sh azul DIN EN DVGW 549
Normas
Produzimos anéis em O de acordo com muitas normas. Por favor, envie-nos um inquérito.
- DIN 3771 (Germany)
- ISO 3601-1 (international)
- AS 568A (USA)
- BS 1806 (Great Britain)
- SMS 1586 (Sweden)
- AFNOR 47501 (France)
- JISB 401 (Japan)
Tratamento de superfícies e revestimentos
Aplicação Dinâmica – DA
PTFE - preto ou cinza
- Superfície bem estruturada
- Superfícies de acoplamento em metal
Aplicação dinâmica condicional – BA
PTFE - transparente (dois componentes)
- Adequado para superfícies de acoplamento de plástico
- Estrutura de superfície lisa
Auxiliar de montagem – MA
Compatível com PTFE-FDA (um componente)
- Redução das forças de pressão
- Aderência superficial moderada
Fácil montagem – ME
PTFE-ME (um componente)
- A separação é assegurada
- Processamento automático
Resistência química – CB
- Revestimento com: Silicone, PTFE
- Melhoria da resistência química
Sem laboratórios (sem interferência de molhagem de tinta) – LA
- Os silicones e outras substâncias que interferem com a molhagem da tinta são completamente removidos.
- Após este processo, as peças limpas são seguramente "livres de laboratórios".
- Adequado para todos os materiais exceto MVQ e MFQ.
- Os O-rings que são montados em oficinas de pintura ou que entram em contato com a tinta devem estar "livres de laboratórios".
Fluoração – FL
- A fluoração cria uma camada externa flexível, fina e dura que reduz consideravelmente o coeficiente de atrito.
- Atenção: Somente materiais NBR e EPDM podem ser tratados..
- Este tratamento previne a aderência e facilita a separação.
Visão geral das misturas FPM/FKM
Descrição do material
Há muitos tipos de FKM baseados nos monômeros usados para construir a espinha dorsal do elastômero. Há também três sistemas de cura que têm diferentes características de desempenho. Estas características definem o desempenho do produto. Entre em contato com seu fornecedor para determinar qual produto e sistema de cura é mais adequado para seu processo.
Principais características
Excelente resistência a altas temperaturas; excelente resistência a óleos, gasolina, fluidos hidráulicos e solventes de hidrocarbonetos; muito boa impermeabilidade a gases e vapores; muito boa resistência a intempéries, oxigénio, ozono e luz solar; boa retardação de chama.
Limites
Média resistência ao rasgo e ao corte, muito baixa resistência a solventes oxigenados.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| FPM 50 | black | bisphenolic cross-linked, type A | -15 / +220 | 50 | 80-01-50000 | PDF, 201 KB | |
| FPM 50 | black | Steam resistant material | corresponds to type G | 50 | 80-01-50001 | – | |
| FPM 50 | green | peroxide cross-linked, type G | -15 / +200 | 50 | 80-01-50005 | PDF, 211 KB | |
| FPM 57 | green | peroxide cross-linked, type F | -10 / +210 | 57 | 80-01-57000 | – | |
| FPM 60 | black | bisphenolic cross-linked, type A | -20 / +210 | 60 | 80-01-60000 | PDF, 216 KB | |
| FPM 60 | green | bisphenolic cross-linked, type A | -10 / +220 | 60 | 80-01-60003 | PDF, 209 KB | |
| FPM 60 | black | Steam resistant material | bisphenolic cross-linked, type A | -20 / +220 | 60 | 80-01-60004 | – |
| FPM 65 | black | bisphenolic cross-linked, type A | -20 / +210 | 65 | 80-01-65000 | – | |
| FPM 69 | black | bisphenolic cross-linked, type A | -20 / +220 | 70 | 80-01-70000 | – | |
| FPM 70 | green | bisphenolic cross-linked, type A | -20 / +210 | 70 | 80-01-70001 | PDF, 210 KB | |
| FPM 70 | none | 70 | 80-01-70003 | – | |||
| FPM 70 | red | MMN 387 | bisphenolic cross-linked, type A | -20 / +220 | 70 | 80-01-70004 | PDF, 196 KB |
| FPM 70 | green | bisphenolic cross-linked, (60% fluorine) | -15 / +220 | 70 | 80-01-70005 | – | |
| FPM 70 | black | bisphenolic cross-linked | -15 / +220 | 70 | 80-01-70006 | – | |
| FPM 70 | black | -40 / +205 | 70 | 80-01-70007 | – | ||
| FPM 70 | black | FDA compliant | -28 / +230 | 70 | 80-01-70008 | – | |
| FPM 70 | blue | FDA compliant | bisphenolic cross-linked, type A | -20 / +220 | 70 | 80-01-70009 | – |
| FPM 70 | white | FDA compliant | bisphenolic cross-linked, type A | -15 / +220 | 70 | 80-01-70010 | – |
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
| FPM 70 | black | bisphenolic cross-linked, type A | -30 / +200 | 70 | 80-01-70011 | – | |
| FPM 70 | black | peroxide cross-linked, type G (GLT) | 70 | 80-01-70013 | – | ||
| FPM 70 | green | 70 | 80-01-70017 | – | |||
| FPM 70 | red / blue / green | FDA compliant | 70 | 80-01-70018 | – | ||
| FPM 70 | green | FDA compliant | 70 | 80-01-70019 | – | ||
| FPM 70 | none | FDA compliant | 70 | 80-01-70020 | – | ||
| FPM 70 | black | FDA compliant | bisphenolic cross-linked, type A | -20 / +210 | 70 | 80-01-70021 | – |
| FPM 70 | black | FDA complaint, DVGW_EN_549_E1_H3 | bisphenolic cross-linked, type A | -25 / +230 | 70 | 80-01-70052 | PDF, 220 KB |
| FPM 70 | black | FDA compliant | peroxide cross-linked, type G | -18 / +200 | 70 | 80-01-70063 | PDF, 220 KB |
| FPM 70 | white | bisphenolic cross-linked, type A | -16 / +200 | 70 | 80-01-70077 | PDF, 200 KB | |
| FPM 75 | black | DVGW 549 | bisphenolic cross-linked, type A | -15 / +210 | 75 | 80-01-75000 | PDF, 218 KB |
| FPM 75 | brown | FDA compliant | diaminic cross-linked, corresponds to Type A | -15 / +220 | 75 | 80-01-75003 | – |
| FPM 75 | black | peroxide cross-linked, type F | -20 / +210 | 75 | 80-01-75005 | PDF, 213 KB | |
| FPM 75 | black | Optimized against explosive decompression | peroxide crosslinked, (71% fluorine) | -5 / +200 | 75 | 80-01-75006 | PDF, 222 KB |
| FPM 75 | black | Electrically conductive | peroxide cross-linked, type G | -20 / +210 | 75 | 80-01-75014 | – |
| FPM 80 | black | Type A | 80 | 80-01-80000 | – | ||
| FPM 80 | black | FDA compliant | -28 / +230 | 80 | 80-01-80001 | – | |
| FPM 80 | black | bisphenolic cross-linked, type B | -20 / +210 | 80 | 80-01-80002 | PDF, 213 KB | |
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
| FPM 80 | black | -28 / +230 | 80 | 80-01-80005 | – | ||
| FPM 80 | green | 80 | 80-01-80007 | – | |||
| FPM 80 | red | 80 | 80-01-80008 | – | |||
| FPM 80 | none | 80 | 80-01-80009 | – | |||
| FPM 80 | green | bisphenolic cross-linked, type B | -17 / +210 | 80 | 80-01-80022 | PDF, 213 KB | |
| FPM 80 | black | bisphenolic cross-linked, type A | -15 / +210 | 80 | 80-01-80023 | PDF, 210 KB | |
| FPM 80 | black | bisphenolic cross-linked, (60% fluorine) | 80 | 80-01-80024 | – | ||
| FPM 80 | black | Viton-Extreme, material machinable | peroxide crosslinked, (66% fluorine) | -5 / +210 | 80 | 80-01-80038 | PDF, 216 KB |
| FPM 85 | black | corresponds to type GF | 85 | 80-01-85000 | – | ||
| FPM 85 | brown | FDA compliant, material machinable | bisphenolic crosslinked, (66 / 68.5% fluorine) | -25 / +220 | 85 | 80-01-85002 | PDF, 220 KB |
| FPM 85 | white | FDA compliant, material machinable | peroxide crosslinked, (70% fluorine) | -20 / +210 | 85 | 80-01-85005 | PDF, 219 KB |
| FPM 85 | brown | FDA compliant, material machinable | bisphenolic cross-linked, type A | -20 / +210 | 85 | 80-01-85006 | – |
| FPM 85 | black | Material machinable | bisphenolic cross-linked, type A | 85 | 80-01-85007 | – | |
| FPM 90 | black | bisphenolic cross-linked, type A | -20 / +210 | 90 | 80-01-90000 | – | |
| FPM 90 | black | peroxide cross-linked, Type GF | -30 / +190 | 90 | 80-01-90006 | PDF, 217 KB | |
| FPM 90 | black | -28 / +230 | 90 | 80-01-90008 | – | ||
| FPM 90 | green | 90 | 80-01-90011 | – | |||
| FPM 90 | brown | 90 | 80-01-90012 | – | |||
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
| FPM 95 | black | bisphenolic cross-linked | -28 / +200 | 95 | 80-01-95001 | – | |
| FPM 53 | green | FDA complaint | bisphenolic cross-linked, type A | -15 / +220 | 53 | 80-01-V5000 | PDF, 215 KB |
| FPM 70 | black | MMN 387, MTL5076 | peroxide cross-linked, type G | -20 / +190 | 70 | 80-01-V7011 | PDF, 217 KB |
| FPM 70 | black | peroxide cross-linked | -20 / +200 | 70 | 80-01-V7028 | – | |
| FPM 75 | black | Resistant to chlorine gas | 75 | 80-01-V7510 | – | ||
| FPM 75 | black | Optimized against explosive decompression | bisphenolic cross-linked | -5 / +210 | 75 | 80-01-V7512 | – |
| FPM 80 | black | bisphenolic cross-linked, type A | -20 / +200 | 80 | 80-01-V8002 | PDF, 207 KB |
Visão geral dos compostos NBR
Descrição do material
EPM e EPDM são ambos co- e terpolímeros de etileno, propileno e um monômero contendo dieno (ter-empregador) para facilitar a vulcanização. Os rácios de monómero são variados para obter propriedades e propriedades específicas. Devido à sua combinação única de propriedades, eles podem ser usados em uma variedade de produtos.
Principais propriedades
Os elastômeros EPM possuem excelente resistência ao ozônio, água e vapor, álcalis e ácidos, soluções salinas e solventes oxigenados. EPM e EPDM têm resistência a temperaturas muito baixas e excelentes propriedades elétricas.
Limites
Baixa resistência a óleo, gasolina e solventes hidrogenados.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| NBR 40 | black | DVGW 549: H1/82 | sulphur cross-linked | -20 / +120 | 40 | 80-02-40000 | – |
| NBR 40 | black | MMN375 | sulphur cross-linked | -40 / +100 | 40 | 80-02-40001 | PDF, 213 KB |
| NBR 45 | black | Electrically conductive | sulphur cross-linked | -40 / +100 | 45 | 80-02-45001 | PDF, 216 KB |
| NBR 50 | black | FDA compliant, complies with BGA | sulphur cross-linked | -35 / +100 | 50 | 80-02-50000 | PDF, 216 KB |
| NBR-SBR 50 | black | sulphur cross-linked | -30 / +80 | 50 | 80-02-50001 | – | |
| NBR 50 | black | sulphur cross-linked | 0 / +100 | 50 | 80-02-50002 | – | |
| NBR 50 | beige | FDA und BfR konform | sulphur cross-linked | -30 / +120 | 50 | 80-02-50003 | – |
| NBR 50 | black | DIN EN 549 DVGW | sulphur cross-linked | -20 / +80 | 50 | 80-02-50005 | PDF, 225 KB |
| NBR 50 | black | sulphur cross-linked | -40 / +100 | 50 | 80-02-50019 | PDF, 195 KB | |
| NBR 60 | black | sulphur cross-linked | -30 / +100 | 60 | 80-02-60004 | – | |
| NBR 60 | grey | RAL 7012 | sulphur cross-linked | -35 / +100 | 60 | 80-02-60007 | – |
| NBR 60 | black | DVGW DIN EN 549 | sulphur cross-linked | -20 / +80 | 60 | 80-02-60009 | – |
| NBR 60 | black | sulphur cross-linked | 60 | 80-02-60012 | – | ||
| NBR 60 | light | BGVV Part XXI Cat. 3 compliant | sulphur cross-linked | -25 / +80 | 60 | 80-02-60013 | – |
| NBR 65 | black | sulphur cross-linked | -40 / +100 | 65 | 80-02-65000 | PDF, 195 KB | |
| NBR 65 | grey | RAL 7012 | sulphur cross-linked | -35 / +100 | 65 | 80-02-65001 | – |
| NBR 70 | black | FDA konform | peroxide cross-linked | -35 / +120 | 70 | 80-02-70000 | – |
| NBR 70 | black | peroxide crosslinked / 35% ACN | -30 / +130 | 70 | 80-02-70002 | – | |
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
| NBR 70 | black | Electrically conductive | sulphur cross-linked | -35 / +100 | 70 | 80-02-70003 | – |
| NBR 70 | black | sulphur cross-linked | -40 / +100 | 70 | 80-02-70006 | – | |
| NBR 70 | black | sulphur cross-linked | 70 | 80-02-70013 | – | ||
| NBR 70 | black | DVGW DIN EN 549 | sulphur cross-linked | -35 / +100 | 70 | 80-02-70028 | PDF, 210 KB |
| NBR 70 | blue | FDA compliant, metal detectable | peroxide cross-linked | -35 / +120 | 70 | 80-02-70082 | PDF, 206 KB |
| NBR 80 | black | sulphur cross-linked | -35 / +100 | 80 | 80-02-80000 | – | |
| NBR 80 | black | sulphur cross-linked | -25 / +110 | 80 | 80-02-80001 | – | |
| NBR 80 | grey | RAL 7038 | sulphur cross-linked | -30 / +120 | 80 | 80-02-80002 | – |
| NBR 77 | black | sulphur cross-linked | -40 / +110 | 77 | 80-02-80004 | – | |
| NBR-SBR 90 | black | sulphur cross-linked | -35 / +100 | 90 | 80-02-90000 | – | |
| NBR 90 | blue | FDA compliant | 90 | 80-02-90002 | – | ||
| NBR 90 | black | Compliant according to UL 94 HB | sulphur cross-linked | -40 / +100 | 90 | 80-02-90003 | PDF, 217 KB |
| NBR 90 | black | peroxide cross-linked | -30 / +110 | 90 | 80-02-90004 | – | |
| NBR 90 | black | sulphur cross-linked | -30 / +120 | 90 | 80-02-90005 | – | |
| NBR 85 | black | Material machinable | sulphur cross-linked | -20 / +90 | 85 | 80-02-V8500 | PDF, 210 KB |
Visão geral dos compostos de EPDM
Descrição do material
EPM e EPDM são ambos co- e terpolímeros de etileno, propileno e um monômero contendo dieno (ter-empregador) para facilitar a vulcanização. Os rácios de monómero são variados para obter propriedades e propriedades específicas. Devido à sua combinação única de propriedades, eles podem ser usados em uma variedade de produtos.
Principais propriedades
Os elastômeros EPM possuem excelente resistência ao ozônio, água e vapor, álcalis e ácidos, soluções salinas e solventes oxigenados. EPM e EPDM têm resistência a temperaturas muito baixas e excelentes propriedades elétricas.
Limites
Baixa resistência a óleo, gasolina e solventes hidrogenados.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| EPDM 40 | light | sulphur cross-linked | -40 / +120 | 40 | 80-03-40000 | PDF, 209 KB | |
| EPDM 50 | black | FDA compliant | sulphur cross-linked | -40 / +110 | 50 | 80-03-50000 | PDF, 218 KB |
| EPDM 50 | white | FDA and BfR compliant | peroxide cross-linked | -40 / +100 | 50 | 80-03-50004 | – |
| EPDM 50 | black | FDA compliant | peroxide cross-linked | -40 / +140 | 50 | 80-03-50012 | PDF, 214 KB |
| EPDM 60 | black | peroxide cross-linked | -40 / +120 | 60 | 80-03-60001 | PDF, 221 KB | |
| EPDM 60 | black | FDA compliant | peroxide cross-linked | -40 / +100 | 60 | 80-03-60005 | – |
| EPDM 60 | black | FDA and BfR compliant | sulphur cross-linked | -30 / +120 | 60 | 80-03-60008 | – |
| EPDM 65 | black | KTW D1/D2 | 65 | 80-03-65000 | – | ||
| EPDM 70 | black | FDA compliant | peroxide cross-linked | -40 / +120 | 70 | 80-03-70000 | PDF, 221 KB |
| EPDM 70 | black | Electrically non-conductive | sulphur cross-linked | -40 / +120 | 70 | 80-03-70001 | – |
| EPDM 70 | black | FDA compliant | sulphur cross-linked | -40 / +130 | 70 | 80-03-70002 | PDF, 219 KB |
| EPDM 70 | black | peroxide cross-linked | -40 / +140 | 70 | 80-03-70004 | – | |
| EPDM 70 | white | FDA compliant | peroxide cross-linked | -40 / +130 | 70 | 80-03-70007 | – |
| EPDM 70 | black | sulphur cross-linked | -50 / +110 | 70 | 80-03-70008 | – | |
| EPDM 75 | light | FDA compliant | sulphur cross-linked | -40 / +140 | 75 | 80-03-75000 | – |
| EPDM 77 | black | peroxide cross-linked | -40 / +100 | 77 | 80-03-77000 | – | |
| EPDM 80 | black | FDA compliant | peroxide cross-linked | -40 / +120 | 80 | 80-03-80000 | PDF, 221 KB |
| EPDM 80 | black | Hot water resistant | -45 / +150 | 80 | 80-03-80003 | – | |
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
| EPDM 80 | black | sulphur cross-linked | -50 / +145 | 80 | 80-03-80004 | – | |
| EPDM 80 | black | FDA compliant | -45 / +150 | 80 | 80-03-80005 | – | |
| EPDM 90 | black | W 270 D1 | peroxide cross-linked | -45 / +125 | 90 | 80-03-V9002 | PDF, 216 KB |
Visão geral das misturas CR
Descrição do material
O policloropreno é um excelente elastômero universal com um atraente equilíbrio de propriedades e poucas limitações práticas. Os graus de neopreno Uni versal estão divididos em dois grupos: graus modificados de enxofre e graus modificados de mercaptano. Os neoprenos modificados com enxofre têm maior resistência à ruptura e elasticidade, enquanto os neoprenos modificados com mercaptano têm melhor resistência ao calor e ao conjunto de compressão.
Principais propriedades
Boa resistência inerente à chama; resistência moderada a óleo e gasolina; excelente aderência a tecidos e metais; muito boa resistência a intempéries, ozono e envelhecimento natural; boa resistência à abrasão e fratura por flexão; muito boa resistência a álcalis e ácidos.
Limites
Baixa a boa resistência a solventes aromáticos e oxigenados; flexibilidade limitada a baixas temperaturas.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| Neopren 40 | black | sulphur cross-linked | -35 / +100 | 40 | 80-04-40001 | – | |
| Neopren 50 | black | sulphur / ETU networked | -35 / +100 | 50 | 80-04-50000 | PDF, 216 KB | |
| Neopren 50 | black | sulphur / ETU networked | 50 | 80-04-50001 | – | ||
| Neopren 60 | black | sulphur cross-linked | -35 / +100 | 60 | 80-04-60000 | PDF, 216 KB | |
| Neopren 70 | black | sulphur cross-linked | -30 / +100 | 70 | 80-04-70000 | – | |
| Neopren 75 | black | sulphur cross-linked | -35 / +110 | 75 | 80-04-75000 | – | |
| Neopren 80 | black | sulphur / ETU networked | -35 / +130 | 80 | 80-04-80000 | – |
Visão geral das misturas TFE
Descrição do material
Fluoroelastômero de alta qualidade em uso.
Principais propriedades
Excelente resistência a aminas e inibidores de corrosão de aminas, condicionantes e outros meios de pH elevado, gás ácido e óleo, fluido hidráulico éster fosfato e fluido de freio glicol.
Limites
Maior inchaço em hidrocarbonetos, solventes clorados e ésteres do que em FKM's. Mais limitado em aplicações de baixa temperatura do que em FKM's. Não pode ser utilizado em fluidos de hidrocarbonetos alifáticos ou aromáticos.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| Aflas 70 | black | peroxide cross-linked | -5 / +230 | 70 | 80-05-70000 | – | |
| TFE 80 | black | FDA compliant | peroxide cross-linked | -5 / +230 | 80 | 80-05-80000 | – |
| Aflas 90 | black | peroxide cross-linked | -5 / +230 | 90 | 80-05-90000 | – | |
| FEPM 75 | black | bisphenolic cross-linked | -10 / +220 | 75 | 80-05-V7500 | PDF, 212 KB | |
| FEPM 90 | black | peroxide cross-linked | -5 / +220 | 90 | 80-05-V9001 | PDF, 213 KB |
Visão geral Misturas MVQ
Descrição do material
A propriedade mais notável do silicone é a sua capacidade de manter propriedades semelhantes às da borracha através de temperaturas extremas. As temperaturas de operação variam de -55 °C a +200 °C. Os silicones são normalmente utilizados em aplicações que requerem alta resistência.
Principais propriedades
Excelente resistência ao calor; excelente flexibilidade a baixas temperaturas; baixo nível de compressão; muito bom isolamento eléctrico; excelente resistência às intempéries, ozono, luz solar e oxidação; excelente estabilidade da cor.
Limites
Baixa resistência à abrasão, resistência ao chá e ao crescimento cortado; baixa resistência à tração; baixa resistência ao óleo, gasolina e solventes; baixa resistência aos álcalis e ácidos.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| MVQ 30 | transparent | peroxide cross-linked | -45 / +200 | 30 | 80-06-30000 | – | |
| MVQ 30 | red | FDA and BfR compliant | peroxide cross-linked | -40 / +200 | 30 | 80-06-30001 | – |
| MVQ 35 | transparent | FDA compliant | peroxide cross-linked | -45 / +200 | 35 | 80-06-35000 | – |
| MVQ 40 | transparent | FDA compliant | peroxide cross-linked | -50 / +180 | 40 | 80-06-40000 | – |
| MVQ 40 | red | peroxide cross-linked | -50 / +200 | 40 | 80-06-40001 | – | |
| MVQ 40 | black | FDA and BfR compliant | peroxide cross-linked | -40 / +180 | 40 | 80-06-40002 | – |
| MVQ 40 | transparent | FDA compliant | peroxide cross-linked | -50 / +200 | 40 | 80-06-40004 | – |
| MVQ 40 | red | Addition 40% Cu powder | -45 / +180 | 40 | 80-06-40005 | – | |
| MVQ 45 | transparent | FDA and BfR compliant | peroxide cross-linked | -45 / +170 | 45 | 80-06-45003 | PDF, 218 KB |
| MVQ 50 | red | FDA compliant | peroxide cross-linked | -40 / +210 | 50 | 80-06-50000 | – |
| MVQ 50 / rot P3 | red | FDA compliant | peroxide cross-linked | -40 / +200 | 50 | 80-06-50001 | PDF, 218 KB |
| MVQ 50 | grey | peroxide cross-linked | -40 / +250 | 50 | 80-06-50002 | – | |
| MVQ 50 | transparent | FDA compliant | -45 / +200 | 50 | 80-06-50003 | – | |
| MVQ 50 | blue | RAL 5010 | 50 | 80-06-50004 | – | ||
| MVQ 50 | red | Addition 40% Cu powder | peroxide cross-linked | -45 / +200 | 50 | 80-06-50005 | – |
| MVQ 50 | black | peroxide cross-linked | -40 / +180 | 50 | 80-06-50006 | – | |
| MVQ 50 | white | peroxide cross-linked | -40 / +180 | 50 | 80-06-50008 | – | |
| Silikon 50 | transparent | -40 / +180 | 50 | 80-06-50010 | – | ||
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
| Silikon 60 | beige | peroxide cross-linked | -40 / +180 | 60 | 80-06-60000 | PDF, 217 KB | |
| MVQ 60 | red | Addition 40% Cu powder | peroxide cross-linked | -40 / +210 | 60 | 80-06-60005 | – |
| MVQ 60 | transparent | FDA compliant | peroxide cross-linked | -40 / +200 | 60 | 80-06-60006 | – |
| MVQ 60 | black | peroxide cross-linked | -40 / +230 | 60 | 80-06-60009 | – | |
| Silikon 60 | black | peroxide cross-linked | -40 / +270 | 60 | 80-06-60029 | PDF, 210 KB | |
| Silikon 60 | grey | RAL 7040 | peroxide cross-linked | -40 / +200 | 60 | 80-06-60041 | PDF, 211 KB |
| MVQ 65 | red | peroxide cross-linked | -40 / +210 | 65 | 80-06-65000 | – | |
| MVQ 70 | red | FDA compliant | peroxide cross-linked | -40 / +200 | 70 | 80-06-70000 | PDF, 216 KB |
| MVQ 70 | red | FDA and BfR compliant ,' additive 40% Cu powder | peroxide cross-linked | -40 / +210 | 70 | 80-06-70002 | – |
| Silikon 70 | red brown | FDA and BfR compliant | peroxide cross-linked | -40 / +230 | 70 | 80-06-70004 | PDF, 215 KB |
| MVQ 70 | black | peroxide cross-linked | 70 | 80-06-70005 | – | ||
| MVQ 70 | blue | peroxide cross-linked | -40 / +180 | 70 | 80-06-70006 | – | |
| MVQ 70 | transparent | FDA and BfR compliant | Dicumyl peroxide | -40 / +180 | 70 | 80-06-70007 | – |
| MVQ 70 | red brown | peroxide cross-linked | -55 / +210 | 70 | 80-06-70008 | – | |
| MVQ 80 | red | peroxide cross-linked | -40 / +230 | 80 | 80-06-80000 | PDF, 215 KB | |
| MVQ 80 | transparent | -45 / +200 | 80 | 80-06-80002 | – | ||
| Silikonkautschuk 70 | transparent | Dicumyl peroxide | 70 | 80-06-V7000 | – | ||
| MVQ 90 | white | FDA and BfR compliant | peroxide cross-linked | 90 | 80-06-V9001 | PDF, 214 KB |
Visão geral das misturas MFQ
Descrição do material
A propriedade mais notável do silicone é a sua capacidade de manter propriedades semelhantes às da borracha através de temperaturas extremas. As temperaturas de operação variam de -55 °C a +200 °C. Os silicones são normalmente utilizados em aplicações que requerem alta resistência.
Principais propriedades
Excelente resistência ao calor; excelente flexibilidade a baixas temperaturas; baixo nível de compressão; muito bom isolamento eléctrico; excelente resistência às intempéries, ozono, luz solar e oxidação; excelente estabilidade da cor.
Limites
Baixa resistência à abrasão, resistência ao chá e ao crescimento cortado; baixa resistência à tração; baixa resistência ao óleo, gasolina e solventes; baixa resistência aos álcalis e ácidos.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| MFQ 60 | beige | WLB 5.5688 Release | peroxide cross-linked | -40 / +200 | 60 | 80-07-60001 | – |
| MFQ 60 | blue | DVGW DIN EN 549 | peroxide cross-linked | -20 / +150 | 60 | 80-07-60002 | – |
| MFQ 70 | dark brown | peroxide cross-linked | -40 / +210 | 70 | 80-07-70000 | – | |
| Fluorsilikon 60 | red brown | peroxide cross-linked | -45 / +220 | 60 | 80-07-V6002 | PDF, 216 KB | |
| Fluorsilikon 70 | blue | peroxide cross-linked | -40 / +220 | 70 | 80-07-V7000 | PDF, 216 KB |
Visão geral das misturas NK
Descrição do material
Apesar das borrachas sintéticas mais modernas, a borracha natural ainda é usada para suspensões de motores, rolamentos de máquinas, compostos de borracha para metal, embreagens, elementos de amortecimento e componentes similares.
Principais propriedades
A borracha natural (NR) é um isopreno altamente polimérico com propriedades físicas muito boas, resistência à tração muito elevada, elasticidade muito boa, propriedades muito boas a baixas temperaturas, boa resistência à abrasão e excelentes propriedades dinâmicas. Esta combinação é dificilmente alcançada por elastómeros sintéticos.
Limites
No entanto, sem a adição adequada de agentes protectores, a resistência ao envelhecimento e ao ozono é apenas ligeira. Não há resistência a óleos minerais e graxas lubrificantes.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| NK-SBR 43 | black | 43 | 80-08-43000 | – | |||
| NK-SBR 53 | black | sulphur cross-linked | -40 / +90 | 53 | 80-08-53000 | – | |
| NK 70 | black | 70 | 80-08-70000 | – |
Visão geral dos compostos HNBR
Descrição do material
O nitrilo hidrogenado (HNBR) é uma família de produtos concebidos para eliminar alguns dos defeitos dos nitrilo. O HNBR mostra uma resistência química melhorada, uma temperatura de serviço mais elevada e uma temperatura quebradiça inferior à do nitrilo normal. Os polímeros HNBR são reagidos com hidrogênio para hidrogenar parte da insaturação do NBR para melhorar a compatibilidade química com certos meios como gás ácido, ozônio e alguns pacotes de aditivos.
Principais propriedades
Muito boa resistência a óleos e gasolinas: excelente resistência a fluidos hidráulicos à base de petróleo, ampla gama de temperaturas de funcionamento, boa resistência a solventes de hidrocarbonetos, muito boa resistência a álcalis e solventes.
Limite
Baixa resistência ao ozono, à luz solar e ao envelhecimento natural, baixa resistência aos solventes oxigenados.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| H-NBR 50 | black | peroxidisch vernetzt | -25 / +150 | 50 | 80-09-50000 | – | |
| H-NBR 70 | black | -40 / +170 | 70 | 80-09-70000 | – | ||
| H-NBR 70 | black | FDA compliant | peroxide cross-linked | -25 / +150 | 70 | 80-09-70002 | PDF, 201 KB |
| H-NBR 70 | black | peroxide cross-linked | -54 / +175 | 70 | 80-09-70003 | – | |
| H-NBR 70 | black | peroxide cross-linked | -25 / +150 | 70 | 80-09-70004 | PDF, 197 KB | |
| H-NBR 90 | black | -35 / +150 | 90 | 80-09-90000 | – | ||
| H-NBR 70 | black | peroxide cross-linked | -40 / +150 | 70 | 80-09-V7000 | PDF, 197 KB | |
| H-NBR 80 | black | Material machinable | peroxide cross-linked | -25 / +150 | 80 | 80-09-V8000 | PDF, 198 KB |
| H-NBR 80 | black | 80 | 80-09-V8004 | – | |||
| H-NBR 80 | black | Friction modified material | peroxide cross-linked | -25 / +150 | 80 | 80-09-V8008 | PDF, 197 KB |
| H-NBR 85 | black | Optimized against explosive decompression | peroxide cross-linked | -25 / +150 | 85 | 80-09-V8500 | PDF, 200 KB |
| H-NBR 85 | black | Material machinable | peroxide cross-linked | -20 / +150 | 85 | 80-09-V8503 | PDF, 216 KB |
Visão geral dos compostos SBR
Descrição do material
O SBR é semelhante à borracha natural na maioria dos aspectos e é o elastômero de maior volume e custo-benefício do mercado. Embora as suas propriedades físicas sejam ligeiramente piores do que as da borracha natural, a SBR é mais resistente ao calor e às fissuras e pode ser facilmente substituída pela borracha natural em muitas aplicações. Com exceção do silicone, o butadieno tem a menor temperatura de transição vítrea de qualquer elastômero disponível comercialmente e oferece um desempenho excepcionalmente bom em temperaturas tão baixas quanto -80°F.
Características principais
Muito boa elasticidade, resistência à tração, resistência à abrasão e flexibilidade a baixas temperaturas.
Limites
Baixa resistência ao ozono e à luz solar; muito baixa resistência a óleos, gasolina e solventes de hidrocarbonetos.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| SBR 45 | black | sulphur cross-linked | -40 / +100 | 45 | 80-12-45000 | – |
Visão geral Misturas AU
Descrição do material
O poliuretano caracteriza-se pela combinação de dureza com elasticidade, excelente resistência à abrasão e alta resistência à ruptura. Pode ser à base de éter ou éster. O polímero à base de ésteres é superior em resistência à abrasão e ao calor; o polímero à base de éter tem melhor flexibilidade em baixas temperaturas. Os poliuretanos estão disponíveis na forma líquida e sólida. Os poliuretanos são utilizados principalmente em aplicações que requerem uma combinação das suas excelentes propriedades: Resistência, resistência à tração e resistência à abrasão.
Principais propriedades
Excelente resistência à abrasão e ao rasgo; muito elevada resistência à tracção com bom alongamento; excelente resistência às intempéries, ozono e sol; boa resistência a óleos e gasolina; excelente aderência a têxteis e metais.
Limites
Baixa resistência a álcalis, ácidos e solventes oxigenados; menor resistência à água quente.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| PUR 60 | nature | peroxide cross-linked | -30 / +110 | 60 | 80-13-60000 | – | |
| PUR 70 | nature | peroxide cross-linked | -30 / +100 | 70 | 80-13-70000 | – | |
| PUR 70 | black | peroxide cross-linked | -30 / +110 | 70 | 80-13-70001 | – | |
| PUR 80 | beige | peroxide cross-linked | -30 / +110 | 80 | 80-13-80000 | – | |
| TPU 93 | fire red | FDA and EG compliant | -20 / +80 | 93 | 80-13-93000 | – | |
| HPU 94 | red | FDA compliant | -30 / +110 | 94 | 80-13-94000 | PDF, 219 KB | |
| HPU 94 | green | -30 / +110 | 94 | 80-13-94002 | PDF, 216 KB |
Visão geral das misturas ACM
Descrição do material
A resistência ao calor do acrílico é melhor que a da maioria dos elastômeros, com exceção do silicone, fluorossilicone e fluorcarbono. É adequado para ar quente e óleo quente durante longos períodos de tempo. O acrílico tem resistência moderada ao corte, ao crescimento e à flexão de fissuras. O uso do acrílico é limitado pela sua baixa flexibilidade a baixas temperaturas. No entanto, alguns tipos de vidro acrílico podem ter maior flexibilidade em baixas temperaturas à custa da resistência à tração e resistência ao óleo.
Principais propriedades
Excelente resistência ao calor e ao óleo quente; excelente resistência às intempéries, ozono, luz solar e oxidação; muito boa resistência à gasolina e ao óleo, especialmente às substâncias que contêm enxofre.
Limites
Baixa resistência a álcoois, álcalis, solventes e solventes aromáticos; flexibilidade limitada a baixas temperaturas; menor resistência à água e ao vapor.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| ACM 70 | black | 70 | 80-15-70005 | – |
Visão geral das misturas FFKM
Descrição do material
Perfluoroelastômeros são produtos com alto valor utilitário.
Principais propriedades
A melhor combinação de resistência química e resistência a altas temperaturas de todos os elastômeros. A estabilidade térmica depende do polímero e da química de cura. Perfluoroelastômeros com reticulação cruzada de peróxido têm resistência térmica semelhante à FKM, enquanto sistemas de cura proprietários (como Kalrez®) oferecem resistência à temperatura de até 327 °C (620 °F) com polímeros específicos.
Limites
O desempenho dos perfluoroelastómeros é limitado a temperaturas mais baixas.
| Article Name | Color | Approval and Properties | Cross-linking / Type | Temperature °C | Shore A | Article Number Trygonal specific | PDF Data Sheet |
|---|---|---|---|---|---|---|---|
| FFKM 65 | black | -30 / +230 | 65 | 80-18-65000 | PDF, 184 KB | ||
| Perfluorpolyether | black | peroxide cross-linked | -50 / +180 | 70 | 80-18-70005 | PDF, 188 KB | |
| FFKM 75 | black | FDA compliant | 275 | 75 | 80-18-75007 | PDF, 183 KB | |
| FFKM 75 | white | peroxide cross-linked | 300 | 75 | 80-18-75008 | PDF, 184 KB | |
| FFKM 75 | black | peroxide cross-linked | 230 | 75 | 80-18-75009 | PDF, 187 KB | |
| FFKM 75 | transparent | peroxide cross-linked | 200 | 75 | 80-18-75010 | PDF, 182 KB |
Base de dados de produtos dos nossos O-rings de precisão
Find your specific O-ring in our database, which currently holds 57.767 products.
Visão geral das espessuras de linha mais comuns atualmente
- 1,00 mm
- 1,50 mm
- 1,78 resp. 1,80 mm
- 2,00 mm
- 2,50 mm
- 2,62 resp. 2,65 mm
- 3,00 mm
- 3,50 resp. 3,53 mm
- 4,00 mm
- 4,50 mm
- 5,00 mm
- 5,30 resp. 5,33 mm
- 6,00 mm
- 6,50 mm
- 6,99 resp. 7,00 mm
- 8,00 mm
- 9,00 mm
- 10,00 mm
- 12,00 mm
The bold printed cord sizes are an ISO/DIN recommendation and are preferred.
Do you have any questions?
Our team of experts is at your disposal at any time to answer your questions.
