Расчет допустимой нагрузки для резинометаллических буферов

Техническая информация по резинометаллическим буферам и резинометаллическим направляющим в соответствии с DIN ISO 3302-1 в стандартном качестве: NK (натуральный каучук).

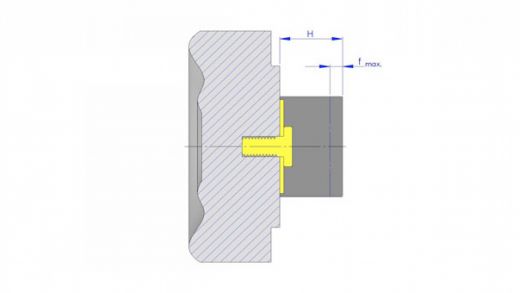

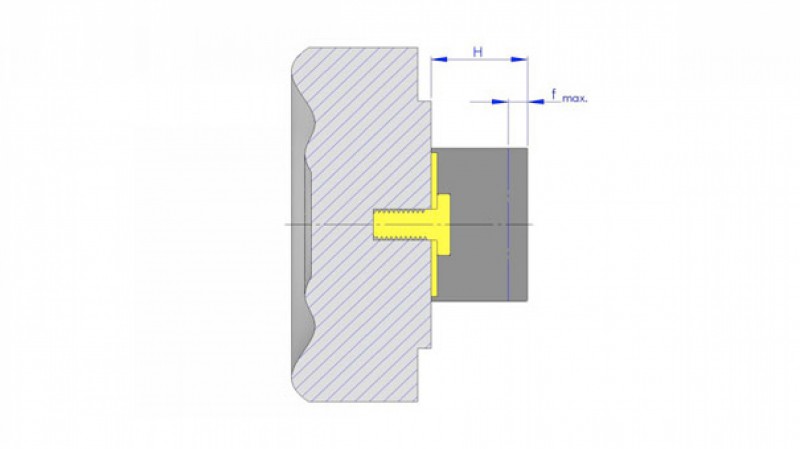

Determination of the spring travel fmax according to the load type

Определение шага витков пружины f_max согласно типу нагрузки

Нагрузка в качестве конечного упора (ударная нагрузка) - постоянная (макс.): f_max = H × 0,50
Нагрузка в качестве конечного упора (ударная нагрузка) - редко (макс.): f_max = H × 0,60
Непрерывная нагрузка - статическая (макс.): f_max = H × 0,15
Демпфирование колебаний: f_max = H × 0,05 до 0,10 × H

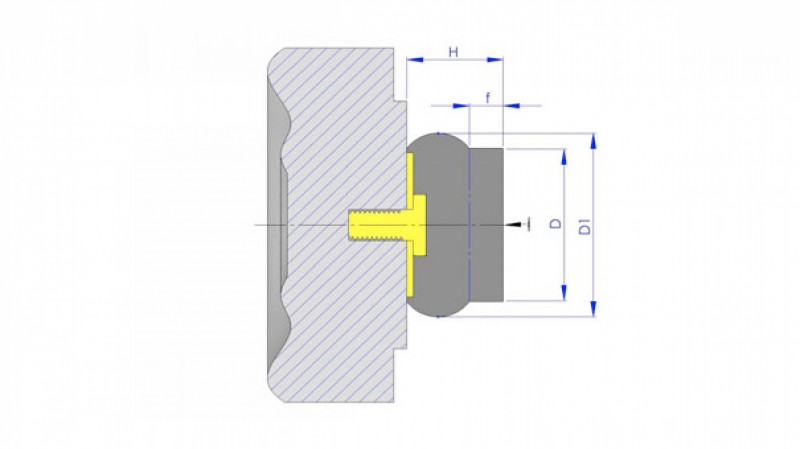

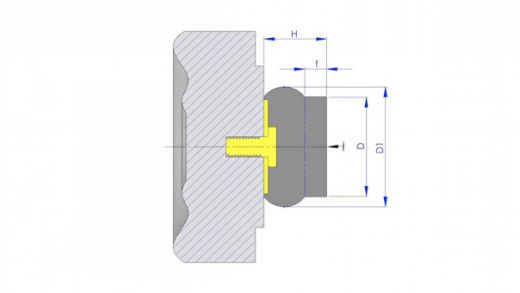

Расширение диаметра:
f = 0,50 × H / D1 = 1,40 × D

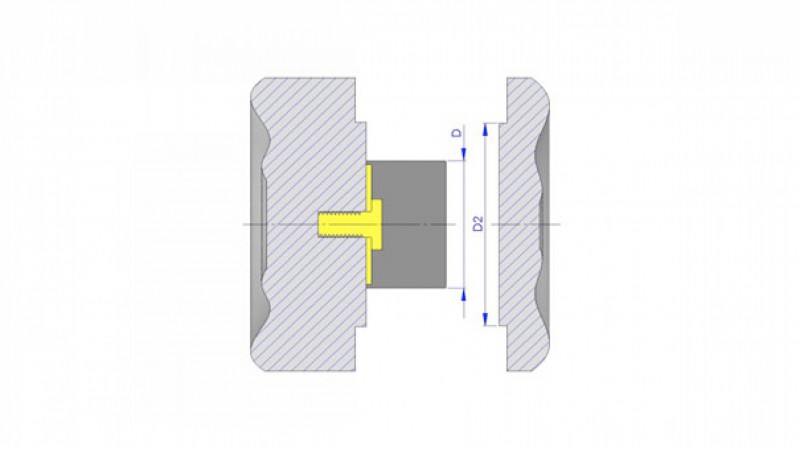

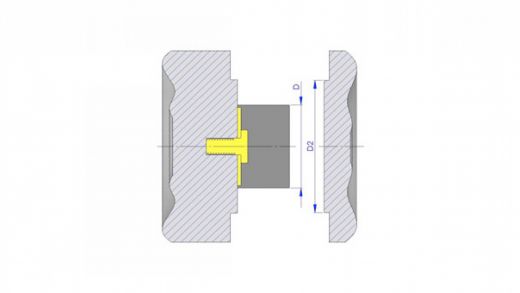

Поверхность удара:
D₂ > 1,25 × D

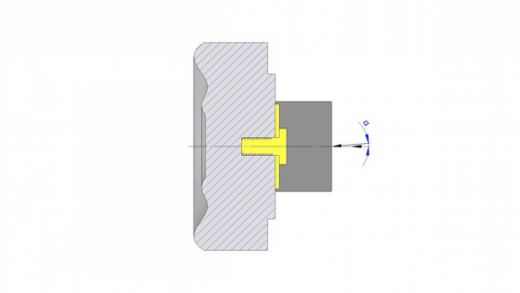

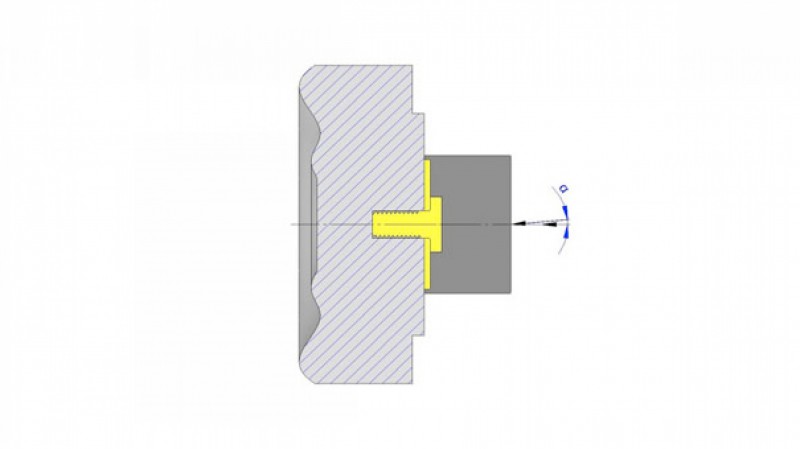

Направление удара:
αmax ± 4°

Круглый буфер

Please enter the values for diameter and rubber height of your round buffer in the following fields to have the form factor k calculated

Read the value for the modulus of elasticity (Ec) as a function of the form factor k from the diagram in the upper right corner.

Прямоугольный буфер / направляющая

Please enter the values for rubber height, width and length of your rectangular buffer/rail in the following fields to have the form factor k calculated.

Read the value for the modulus of elasticity (Ec) as a function of the form factor k from the diagram in the upper right corner.

Ес в зависимости от k

Значение модуля упругости Ec следует считать из следующей диаграммы после расчета форм-фактора k (см. слева).

Elastizitätsmodul in Abhängigkeit vom Formfaktor k
